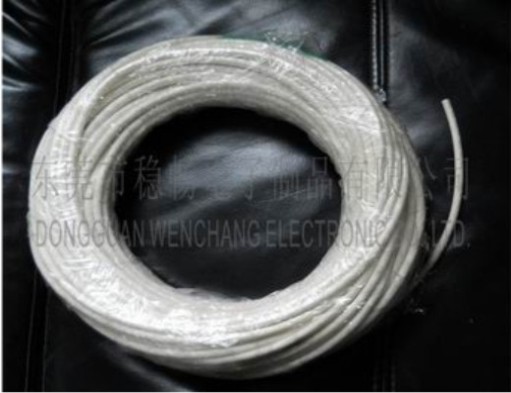

UL1120 多芯屏蔽线
上一个：UL1347 多芯屏蔽线下一个：UL2405 多芯屏蔽线
| Product Description: | ||||||||
| ■Tinned ,annealed,stranded or solid copper conductor.PVC insulation | ||||||||
| ■Tinned copper wire spiral shield | ||||||||
| ■PVC jacketed single core | ||||||||
| ■Use of spiral shield allows for fast and simple temination | ||||||||
| ■Rated temperature:105℃. Rated voltage:600 voltage | ||||||||
| ■Passes UL VW-1&CSA FT1 vertical flamt test | ||||||||
| 说明： | ||||||||
| ■导体使用单股或绞线裸铜或镀锡铜,PVC绝缘 | ||||||||
| ■镀锡铜线缠绕 | ||||||||
| ■单芯PVC被覆 | ||||||||
| ■缠绕隔离 | ||||||||
| ■额定温度：105℃额定电压：600V | ||||||||
| ■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试 | ||||||||
| Applications: | ||||||||
| ■For use in recording studios,sound systems and electronic circuits and power adaptor for portable pc. | ||||||||
| 应用： | ||||||||
| ■用于录音，录影设备，音响系统，电子电路及手提电脑的变压器. | ||||||||
| UL Style& CSA Type | Conductor 导体 |
Insulation Thickness 绝缘厚度 |
Nom.Dia | Spiral shield 缠绕隔离 |
Jacket Thickness 被覆厚度 |
Overall Diameter 完成外径 |
Conductor Resistance at 20℃导体电阻 |
|
| 线号 | 线数/线径 | |||||||
| AWG | No/mm | mm | mm | NO/mm | mm | mm | Ω/KM | |
| UL1120 CSA （Stranded) 绞线 |
28 | 7/0.127 | 0.76 | 2.00 | 55/0.12 | 0.76 | 3.80 | 239.00 |
| 26 | 7/0.16 | 0.76 | 2.10 | 58/0.12 | 0.76 | 4.00 | 150.00 | |
| 24 | 11/0.16 | 0.76 | 2.20 | 60/0.12 | 0.76 | 4.20 | 94.20 | |
| 22 | 17/0.16 | 0.76 | 2.40 | 65/0.12 | 0.76 | 4.40 | 59.40 | |
| 20 | 21/0.178 | 0.76 | 2.50 | 68/0.12 | 0.76 | 4.50 | 36.70 | |
| 18 | 34/0.178 | 0.76 | 2.80 | 76/0.12 | 0.76 | 4.70 | 23.20 | |
| 16 | 26/0.25 | 0.76 | 3.10 | 84/0.12 | 0.76 | 5.00 | 14.60 | |
| 14 | 41/0.25 | 0.76 | 3.50 | 95/0.12 | 0.76 | 5.50 | 8.96 | |
| 12 | 65/0.25 | 0.76 | 4.00 | 107/0.12 | 0.76 | 5.8 | 5.64 | |
| 10 | 105/0.25 | 0.76 | 4.60 | 124/0.12 | 0.76 | 6.5 | 3.55 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有 | ||||||||
