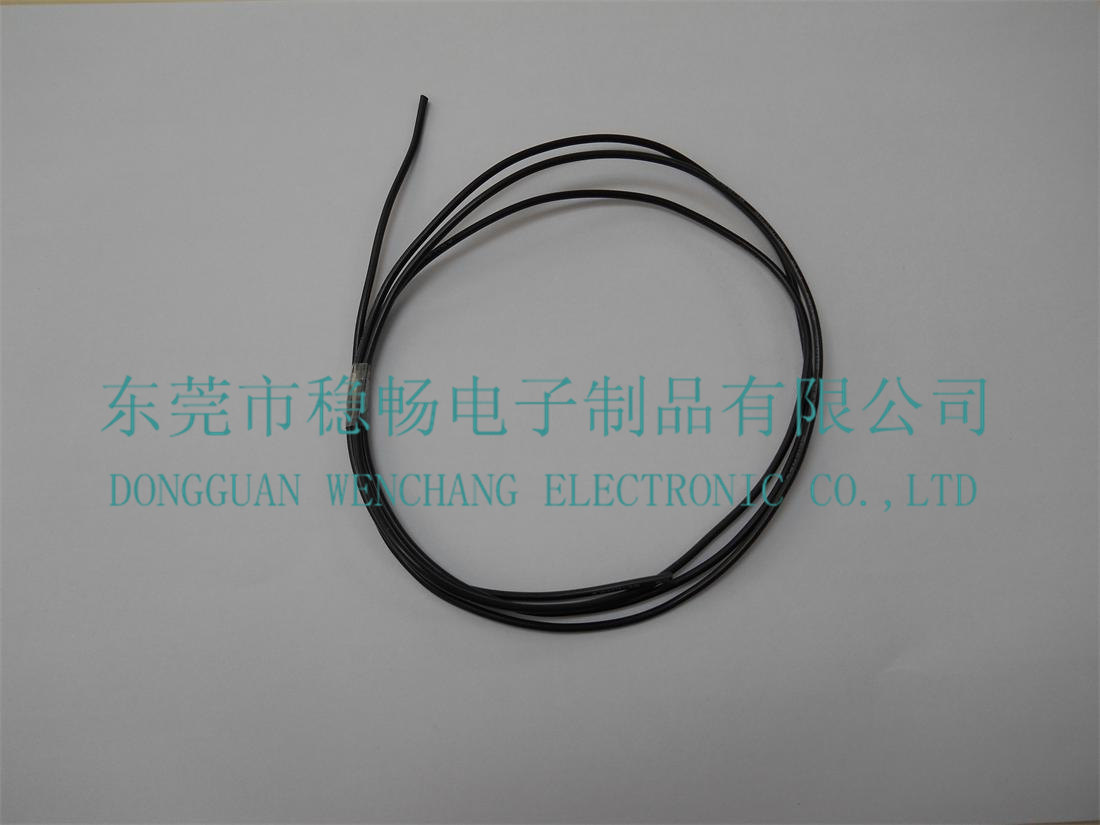

UL3070高温硅胶编织线
上一个：UL3239高温硅胶电子线下一个：UL3066高温硅胶电子线
| Product Description: | Applications: | ||||||
| ■Conductor：18 AWG - 12 AWG | ■Apply to Household appliance、lumination&Lighting | ||||||
| ■Tinned,annealed,stranded or solid copper conductor. | Metallurgy&Headlamp、electric machines、tempurature | ||||||
| ■Silicone Rubber insulation,Braid:Fiberglass+Silicone | sensor、Military series、Metallurgy Chemical series、 | ||||||
| ■Rated temperature:150℃.Rated voltage:600volts | Motor cars&Ships、Electrical installation | ||||||
| ■Uniform thickness of wire to ensure easy stripping and cutting. | 应用： | ||||||
| ■Passes UL VW-1&CUL FT1 vertical flame test | ■适用于家用电器、照明灯具、电子设备、温度传感器、 | ||||||
| ■Top coated conductor is available | 航天、航空、军工产品、冶金化工、汽车船船、 | ||||||
| 说明： | 电力安装等连接线。 | ||||||
| ■导体：18 AWG - 12 AWG | Construction: | ||||||
| ■导体使用单股或绞线裸铜或镀锡铜 | 构造： | ||||||
| ■硅橡胶绝缘,,编织：玻纤+硅树脂. | |||||||
| ■额定温度：150℃额定电压：600Volts | |||||||
| ■使用标准厚度，易剥，截断容易。 | |||||||
| ■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试 | |||||||
| ■可使用先绞后镀（TC）为导体 | |||||||
| UL Style& Cul Type | Conductor | Insulation Thickness |
Overall Diameter |
Standard Put-up | Conductor Resistance at 20℃ |
||
| AWG | No/mm | mm | mm | Ft/coil | M/Coil | Ω/KM | |
| UL3070 CUL AWM I A （Stranded) |
18 | 7/0.39 | 0.76 | 3.05 | 1000 | 305 | 23.20 |
| 34/0.178 | 0.76 | 3.05 | 1000 | 305 | |||
| 16 | 7/0.5 | 0.76 | 3.39 | 1000 | 305 | 14.60 | |
| 26/0.25 | 0.76 | 3.39 | 1000 | 305 | |||
| 14 | 37/0.26 | 0.76 | 3.74 | 1000 | 305 | 8.96 | |
| 41/0.25 | 0.76 | 3.74 | 1000 | 305 | |||
| 12 | 45/0.32 | 0.76 | 4.30 | 1000 | 305 | 5.64 | |
| 65/0.25 | 0.76 | 4.30 | 1000 | 305 | |||
| UL3070 CUL AWM I A （Stranded) |
18 | 1/1.02 | 0.76 | 2.84 | 2000 | 610 | 21.80 |
| 16 | 1/1.29 | 0.76 | 3.11 | 1000 | 305 | 13.70 | |
| 14 | 1/1.63 | 0.76 | 3.45 | 1000 | 305 | 8.62 | |
| 12 | 1/2.05 | 0.76 | 3.87 | 1000 | 305 | 5.43 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有。 | |||||||
