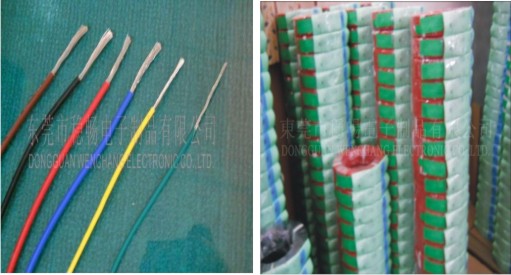

UL1013 PVC电子线
上一个：UL1056 PVC电子线下一个：UL/CUL SVT 美规原型电源线
| Product Description: | |||||||
| ■Tinned,annealed,stranded or solid copper conductor. | |||||||
| ■Color-coded PVC insulation. | |||||||
| ■Rated temperature: 80℃. Rated voltage: 600volts. | |||||||
| ■Uniform thickness of wire to ensure easy stripping and cutting. | |||||||
| ■Passes UL VW-1 & CSA FT1 vertical flamt test. | |||||||
| ■Top coated conductor is avaiable. | |||||||
| 说明： | |||||||
| ■导体使用单股或绞线裸铜或镀锡铜. | |||||||
| ■PVC绝缘 | |||||||
| ■额定温度：80℃额定电压：600Volts. | |||||||
| ■使用标准厚度，易剥，截断容易。 | |||||||
| ■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试. | |||||||
| ■可使用先绞后镀（TC）为导体. | |||||||
| Applications: | |||||||
| ■For general purpose internal wiring of electronic and electrical equipment. | |||||||
| 应用： | |||||||
| ■用于电子、电器设备内部配线. | |||||||
| UL Style& CSA Type | Conductor 导体 |
Insulation Thickness 绝缘厚度 |
Overall Diameter 完成外径 |
Standard Put-up 标准长度 |
Conductor Resistance at 20℃导体电阻 |
||
| 线号 | 线数/线径 | 英制 | 公制 | ||||
| AWG | No/mm | mm | mm | Ft/coil | M/Coil | Ω/KM | |
| UL1013 CSA （Stranded) 绞线 |
30 | 7/0.102 | 0.76 | 1.90 | 2000 | 610 | 381.00 |
| 28 | 7/0.127 | 0.76 | 2.00 | 2000 | 610 | 239.00 | |
| 26 | 7/0.16 | 0.76 | 2.10 | 2000 | 610 | 150.00 | |
| 24 | 11/0.16 | 0.76 | 2.20 | 2000 | 610 | 94.20 | |
| 22 | 17/0.16 | 0.76 | 2.40 | 2000 | 610 | 59.40 | |
| 20 | 21/0.178 | 0.76 | 2.60 | 2000 | 610 | 36.70 | |
| 18 | 34/0.178 | 0.76 | 2.80 | 2000 | 610 | 23.20 | |
| 16 | 26/0.25 | 0.76 | 3.10 | 1000 | 305 | 14.60 | |
| 14 | 41/0.25 | 0.76 | 3.50 | 1000 | 305 | 8.96 | |
| 12 | 65/0.25 | 0.76 | 4.10 | 1000 | 305 | 5.64 | |
| 10 | 105/0.25 | 0.76 | 5.10 | 1000 | 305 | 3.55 | |
| UL1013 CSA （Top-coated) 先绞后镀 |
26 | 7/0.16 | 0.76 | 2.10 | 2000 | 610 | 140.00 |
| 24 | 7/0.20 | 0.76 | 2.20 | 2000 | 610 | 88.70 | |
| 22 | 7/0.25 | 0.76 | 2.40 | 2000 | 610 | 54.70 | |
| 20 | 7/0.32 | 0.76 | 2.60 | 2000 | 610 | 37.10 | |
| 18 | 7/0.4 | 0.76 | 2.80 | 2000 | 610 | 23.70 | |
| 16 | 7/0.488 | 0.76 | 3.10 | 1000 | 305 | 14.20 | |
| UL1013 CSA （Solid) 单股 |
28 | 1/0.32 | 0.76 | 1.90 | 2000 | 610 | 227.00 |
| 26 | 1/0.404 | 0.76 | 2.00 | 2000 | 610 | 143.00 | |
| 24 | 1/0.511 | 0.76 | 2.20 | 2000 | 610 | 89.30 | |
| 22 | 1/0.634 | 0.76 | 2.30 | 2000 | 610 | 56.40 | |
| 20 | 1/0.813 | 0.76 | 2.50 | 2000 | 610 | 35.20 | |
| 18 | 1/1.024 | 0.76 | 2.80 | 2000 | 610 | 22.20 | |
| 以上线材数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有 | |||||||
