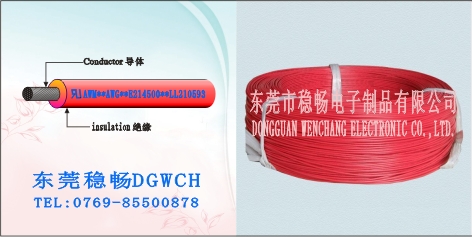

UL3416 XL-PE无卤电子线

Product Description:
■Tinned, annealed, stranded or solid copper conductor.
■XL-PE insulation.
■Rated temperature: 105℃. Rated voltage: 30volts.
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CSA FT1 vertical flame test.
说明：
■导体使用单股或绞线裸铜或镀锡铜。
■无卤照射环保PE绝缘。
■额定温度：105℃ 额定电压：30Volts。
■使用标准厚度，易剥，截断容易。
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试。
Applications:
■For general purpose internal wiring of electronic and electrical equipment.
应用：
■用于电子及电器设备内部配线。
UL Style & CSA Type	Conductor 导体		Insulation Thickness 绝缘厚度	Overall Diameter 完成外径	Standard Put-up 标准长度		Conductor Resistance at 20℃导体电阻
	线号	线数/线径	Insulation Thickness 绝缘厚度	Overall Diameter 完成外径	英制	公制	Conductor Resistance at 20℃导体电阻
	AWG	No/mm	mm	mm	Ft/coil	M/Coil	Ω/KM
UL3416 CSA （Stranded)	30	7/0.102	0.2	0.70	2000	610	381.00
	28	7/0.127	0.2	0.80	2000	610	239.00
	26	7/0.16	0.2	0.90	2000	610	150.00
	24	11/0.16	0.2	1.00	2000	610	94.20
	22	17/0.16	0.2	1.20	2000	610	59.40
	20	21/0.178	0.2	1.40	2000	610	36.70
	18	34/0.178	0.2	1.70	2000	610	23.20
	16	26/0.25	0.2	2.00	2000	610	14.60
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
