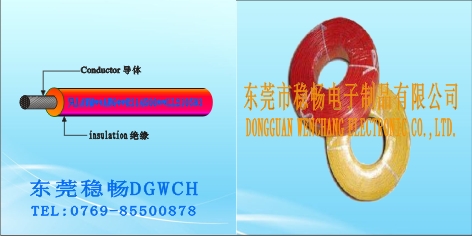

UL3315 XL-PE无卤电子线

Product Description:
■Tinned, annealed, stranded or solid copper conductor.
■XL-PVC insulation.
■Rated temperature: 105℃. Rated voltage: 300volts.
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CUL FT1/FT2 vertical flame test or horizontal flame test.
■Executive Standard:UL758 UL1581 CSA22.2.
说明：
■导体使用单股或绞线裸铜或镀锡铜。
■无卤照射环保PVC绝缘。
■额定温度：105℃ 额定电压：300Volts。
■使用标准厚度，易剥，截断容易。
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试或水平燃烧测试。
■执行标准:UL758 UL1581 CSA22.2。
Applications:
■For general purpose internal wiring of electronic and electrical equipment.
应用：
■用于电子及电器设备内部配线。
UL Style & CSA Type	Conductor 导体		Insulation Thickness 绝缘厚度	Overall Diameter 完成外径	Standard Put-up 标准长度		Conductor Resistance at 20℃导体电阻
	线号	线数/线径			英制	公制
	AWG	No/mm	mm	mm	Ft/coil	M/Coil	Ω/KM
UL3314 （Stranded) 绞线	24	11/0.16	0.38	1.40	2000	610	94.20
	22	17/0.16		1.60			59.40
	20	21/0.178		1.80			36.70
	18	34/0.178		2.10			23.20
	16	26/0.250		2.30			14.60
	14	41/0.250		2.70			8.96
	12	65/0.250		3.20	1000	305	5.64
	10	105/0.250		3.80			3.55
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
